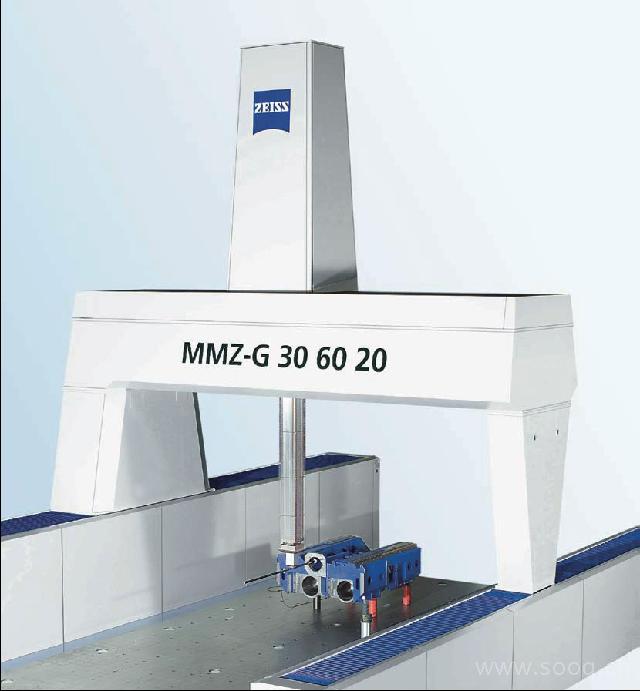

蔡司MMZ G和MMZ T大型測量機

發布日期：2022-07-14 11:30:31

 在污染和高溫的環境下，借助測量中心MMZ G和MMZ T可以保持精密的靈敏度和精度。它們是為直接在生產環境中測量大型工件而量身定制的，既要求精度又要求經濟。測量中心還應滿足加工條件的要求，工件可通過起重機或通道輸送系統從三面裝卸



重要特征

專為測量大型高精度機床零件而設計

該結構采用傳統的電橋結構，以達到高精度、高測量性能和對環境的適應性

在實現良好導向性能的同時，滾動軸承導軌提高了對惡劣環境條件的抵抗力

軸運動的CAA誤差校正

控制和操作

高度集成的ISC控制過程

數控系統運行中的變速控制

準備好的鎖緊裝置具有用于裝載工件的起重機控制

機器技術

當配備標準的主動掃描探頭VAST gold時，即使是大型探頭也能實現出色的性能

軟件輔助功能用于自動確定可能的最快掃描速度。

周圍套管的防撞保護

選擇權

VAST Navigator可以在更短的測量時間內獲得高質量的測量結果。

優化探頭運動的功能

通過交換VAST和RDS探頭，可以實現出色的測量靈活性

MMZ G和MMZ T可用于測量大型工件的長期穩定性

測量范圍

x×y×Z[毫米]

測量長度誤差

[微米]

18-22攝氏度

MMZ G 2000 2000×3000-5000×2000 2.8+L/40

MMZ G 2500 2500×3000-6000×2000 3.2+L/400

MMZ G 3000 3000×4000-6000×2000 3.5+L/400

MMZ T 12 1600×2400(3000)×1200 2.0+L/300

MMZ T 16 1600×2400(3000)×1600

2000×3000×1600 3.0+L/300

3.2 + L/300

L=測量長度，單位為毫米
